工場・作業現場の見える化に挑戦！BLEと電子ペーパーで手軽にデータ確認（その２）

こんにちは、前回に続き、システムファイブ株式会社のIです。

今回は、電子ペーパー端末「PAPER S3」を使って、実際にBLEデータを表示する試作をしてみた様子をご紹介します。

まずは開封の儀！

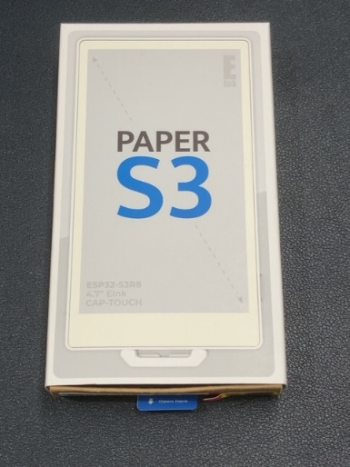

PAPER S3の箱はこんな感じ。

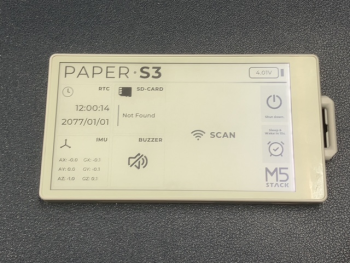

開封して電源を入れると、最初からデモプログラムが入っており自動で起動しました。



スルーするつもりだったのですが、画面に「SCAN」というボタンが見えたので気になってタップしてみたところ…

SSID（Wi-Fiアクセスポイント）がズラッと一覧表示！
（SSIDはモザイクしてあります）



ちょっと寄り道：Wi-Fiアナライザーを作ってみた

引っ越しのときに「Wi-Fiチャンネルが混雑してるなぁ」と思った記憶が蘇り、
つい「これ、Wi-Fiアナライザーにできるのでは？」と寄り道することに。



幸い、デモプログラムは M5Burner でいつでも再書き込みできるので気楽に挑戦できます。

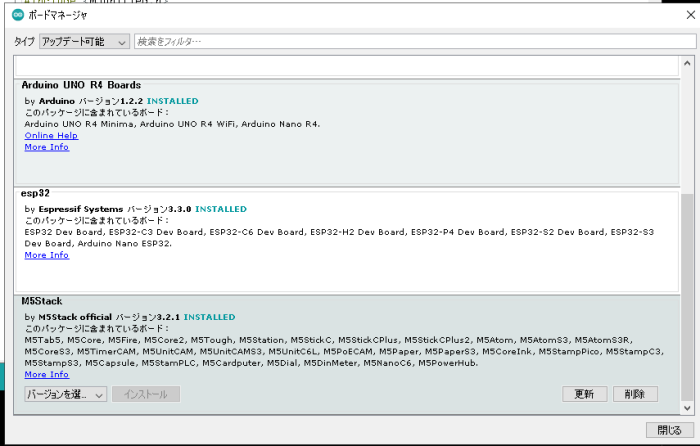

PAPER S3 を使うため、Arduino IDEにM5Stackの開発環境をインストールし…





ボード設定で M5PaperS3 を選択。

あとは ChatGPTにサンプルコードを作ってもらって→テスト→修正→見栄え調整 をひたすら繰り返し。

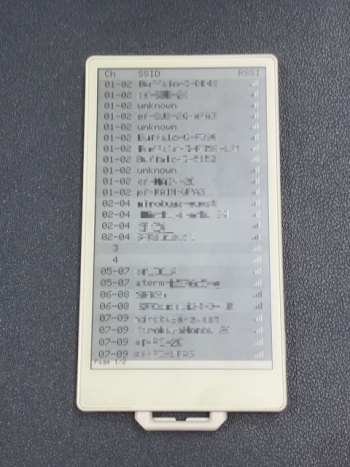

・SSIDをチャンネル（中央値）ごとにグループ表示

・RSSIに応じてアンテナアイコンを変化

・ステルスAPは「unknown」で表示

（SSIDはモザイクしてあります）



おおお　それっぽくなってきた。

しかし問題が…

めちゃくちゃチャンネルが被ってる…。
さらに作ってから気づいたのですが、この機種のWi-Fiは2.4GHzオンリーでした。

「うーん、これはあまり使い道がないかも…」ということで、寄り道はここまでにして本題に戻ります。



BLEセンサーのデータを電子ペーパーに表示してみる

今回の本題はここからです。

工場や現場には多種多様なBLEセンサーが飛び交っています。
ここも弊社ソリューション 「すいすいケア」 のセンサーが動いている関係で、電波飛び交っています。

テスト環境としては最高です。



まずは MACアドレスでフィルタリングし、手元のセンサーだけ表示するように作成。

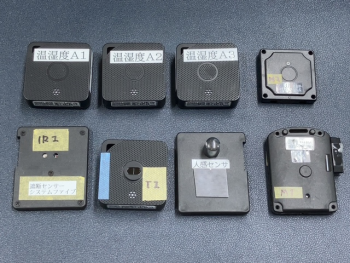

ちなみに手元のセンサーはこれら。

・温湿度センサーｘ３　(iBS03T)

・マグネットセンサーｘ２　(iBS01H、iBS05H)

・人感センサーｘ１（iBS03R）

・距離センサーｘ１（iBS05R）

・近接センサーｘ１ (iBS02IR2)

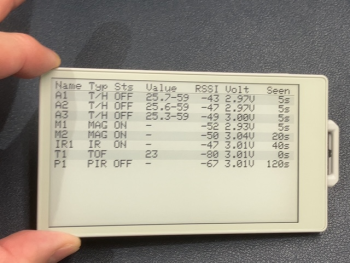

BLEのペイロードを解析して、見やすく整形して表示する仕組みを実装。



「この表示された値が　“いつのデータなのか”　が分からないと意味がない。」
本来なら時計（RTC）で日時を表示したいところですが、PAPER S3はNTP同期前提。Wi-Fiが使えない環境も想定すると、時刻表示は現実的ではないと判断しました。

そこで発想を転換し、「センサーデータを更新してからの経過時間」を表示する方式に変更。
さらにスペースが余っていたので、電池電圧も一緒に表示させることにしました。これは意外と便利。



今後の改善ポイント

次に追加してみたいのは、

・SDカードからの設定読み込み

・受信データのロギング（SDカード書き込み）



ただし、ひとつ気になる点が…。

PAPER S3の電子ペーパー（E Ink）は書き換え寿命が約100万回とのこと。

表示更新を1〜2分に1回とすると、ざっくり2〜3年で寿命になります。

「更新頻度、どうしよう…？」というのが現在の課題です。



次回は、更新頻度を工夫しつつ、どこまで実用的な“現場モニター”にできるか検討してみたいと思います。

いや、EnOcean受信機の件始めないといけないな・・
